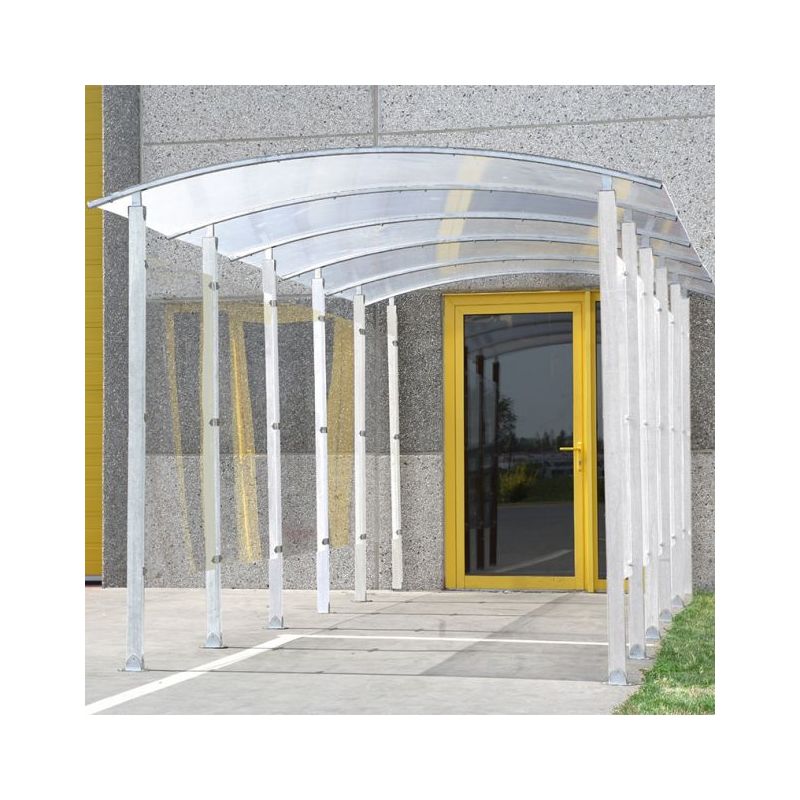

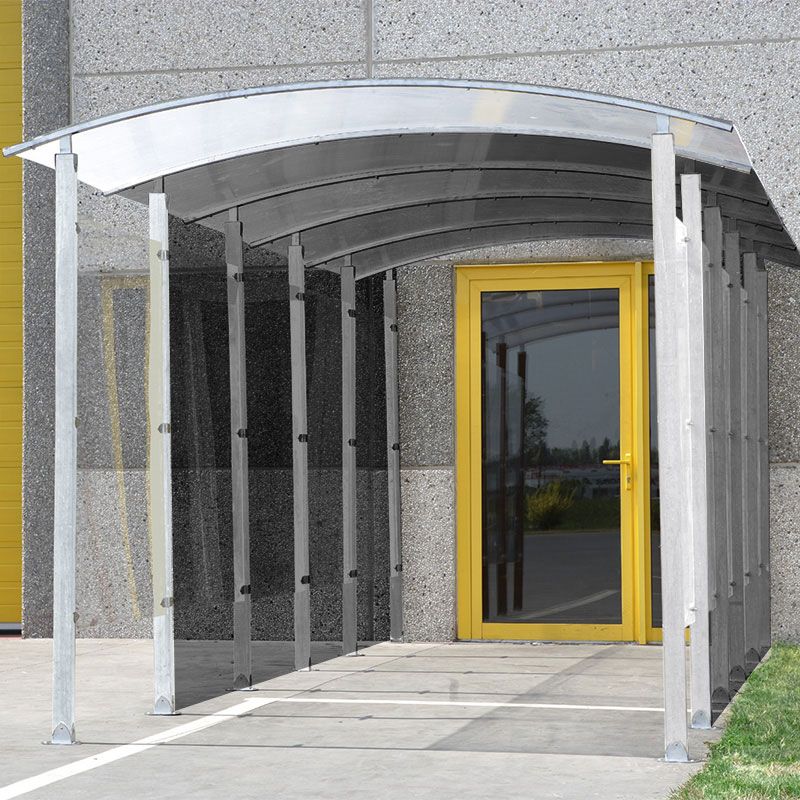

Extension abri fumeur en métal zingué couloir dôme 2,35 m

Mottez B825CSUIMETZI

Extension métallique pour abri B825CMETZI, destinée à l’installation en série dans les environnements extérieurs soumis à des contraintes mécaniques ou climatiques. Ce module complémentaire est conçu pour être fixé directement à un abri initial version B825CMETZI, sans interruption de structure ni besoin d’ancrage indépendant supplémentaire. Il bénéficie d’une conception en acier zingué pour une résistance accrue à la corrosion et une tenue optimale dans le temps.

L’assemblage nécessite une fixation directe entre piliers, via les points de liaison prévus. Le produit est livré avec tous les composants métalliques nécessaires à l’extension. L’ensemble doit être fixé sur un sol plat, à l’aide d’un système d’ancrage adapté au type de terrain (béton, enrobé, sol meuble). Les fixations au sol ne sont pas incluses et doivent être sélectionnées selon la nature du support.

Référence produit : CONB825CSUIMETZI. Structure modulaire utilisable pour prolonger un espace abrité, de type couloir piéton, passage fumeur ou sas technique. Compatible exclusivement avec les abris de la gamme B825CMETZI. Installation recommandée par deux opérateurs minimum pour garantir la sécurité de pose.

Conseils d’installation et d'entretien  :

Vérifier l’alignement avec l’abri initial avant toute fixation. Utiliser les points de connexion prévus sur les rails et les piliers. Percer les plaques de toiture si nécessaire avec un foret de 6 mm et prépercer les poteaux en Ø 2 mm pour les vis de liaison. Adapter le système de fixation au sol en fonction de la nature du terrain : tirefons sur béton, plots béton sur enrobé ou terrain meuble. S’assurer d’une fixation ferme pour éviter tout soulèvement en cas de vent fort.

Caractéristiques techniques :

• Type : module d’extension pour abri B825CMETZI
• Matériau : acier galvanisé
• Finition : métal zingué anticorrosion
• Fixation : à l’abri initial via points de liaison intégrés
• Toiture : plaques acier à percer (Ø 6 mm)
• Montage poteaux : préperçage conseillé Ø 2 mm
• Fixation au sol : non fournie – à adapter selon terrain
• Utilisation : extérieur – abri couloir ou fumoir modulaire
• Dim. hors tout : Long 235 x Prof 122 x HT 230 cm
• Dim. utile : Long 200 x Prof 100 x HT 210 cm
