Armoire de sécurité pour stockage et recharge de batterie lithium-ion 2 portes

Armoire de sécurité pour stockage et recharge de batterie lithium-ion 2 portes Exacta France

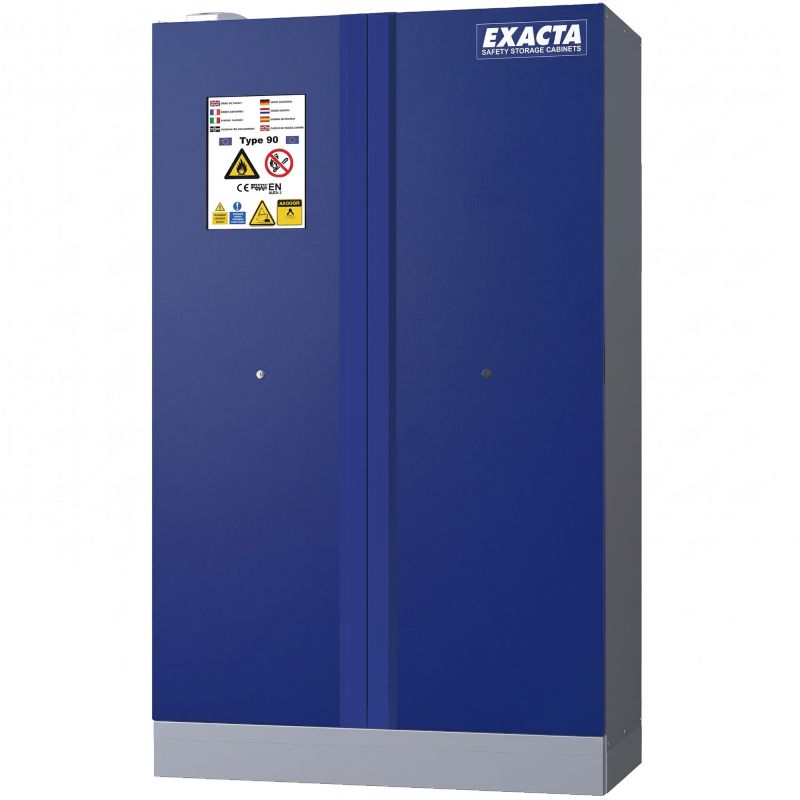

L'armoire de sécurité anti-feu Type 90 pour batteries lithium-ion représente la solution de stockage sécurisé et de recharge simultanée grand format pour les environnements industriels à forte densité d'équipements électroportatifs. Mesurant L 120 x P 60 x H 212 cm à l'extérieur (hauteur incluant le coffret électrique de raccordement en toiture) pour un volume intérieur utile de L 109,5 x P 44,6 x H 154 cm et un poids à vide de 350 kg, ce meuble de sécurité double porte offre une capacité de rangement supérieure. Sa structure rigide est fabriquée en tôle d'acier électro-galvanisé 15/10e pliée à froid, couverte d'un revêtement en résine époxy anti-acides de 90 microns polymérisé à 200 °C. L'armoire est rigoureusement certifiée conforme aux normes EN 14470-1 et EN 16121, et a été soumise au protocole d'essai EN 1363-1 pour attester d'une tenue au feu de 90 minutes.

La protection contre les chocs thermiques internes et externes est assurée par un complexe isolant mariant laine de roche haute densité et dalles de sulfate de calcium, habillé sur sa face interne de panneaux mélaminés à haute résistance aux vapeurs agressives. L'étanchéité aux flammes et aux gaz chauds est garantie par des joints intumescents de 30 mm installés sur la périphérie des bâtis de portes, se gonflant instantanément sous l'effet de l'élévation de température. Le dispositif aéraulique intègre des clapets coupe-feu certifiés sur les orifices d'admission et d'extraction d'air qui scellent hermétiquement les conduits dès 70 °C, complétés par un manchon de raccordement supérieur de 100 mm de diamètre.

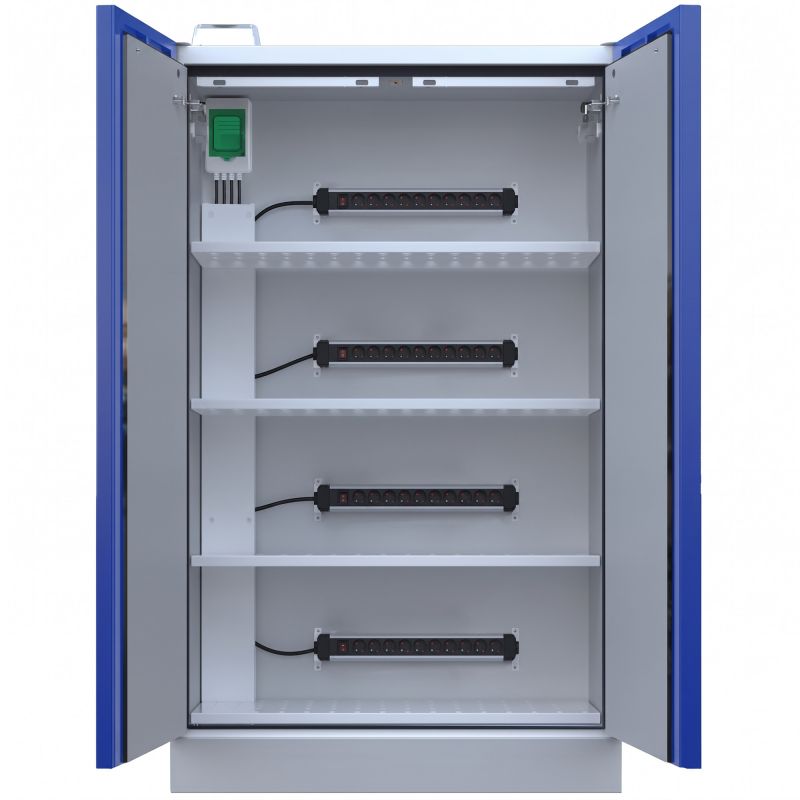

Spécialement configurée pour les opérations de charge intensive, l'armoire embarque 4 racks électrifiés totalisant 40 prises de courant de type E (4 x 10 prises sous alimentation 16A 230V) réparties face aux 4 étagères perforées. Ces plateaux perforés favorisent la circulation d'air, supportent une charge admissible importante de 80 kg uniformément répartis par niveau et sont ancrés par des rivets en cuivre évitant toute étincelle d'origine statique. La fermeture à clé des portes bleues RAL 5010 s'accompagne d'un système de maintien en position ouverte débrayable automatiquement par fusible thermique lorsque la température ambiante atteint 50 °C. La base comprend un bornier de mise à la terre, des vérins de niveau et un socle palettisé à plinthe aimantée amovible facilitant la manutention.

Pour dissiper la chaleur résiduelle dégagée par les multiples blocs de charge et prévenir l'accumulation de gaz toxiques en cas d'emballement thermique d'un élément, l'accouplement d'un caisson d'extraction mécanique sur la collerette de 100 mm est fortement préconisé. Ce flux d'air forcé permet de respecter le renouvellement d'air obligatoire de 10 fois le volume intérieur par heure fixé par la norme EN 14470-1, garantit la pérennité des matériels et étend la garantie du constructeur à 3 ans.

Conseils d'utilisation

• Raccorder obligatoirement la borne d'équipotentialité au réseau de terre général avant de brancher l'alimentation 16A 230V du coffret supérieur.
• Répartir les chargeurs et packs de batteries sur les 4 étagères perforées sans dépasser la limite de 80 kg par niveau.
• Installer un caisson d'extraction mécanique externe sur la collerette de 100 mm afin de réguler la température interne pendant les phases de charge.
• Ajuster les vérins d'embase sous le bâti pour garantir une planéité parfaite indispensable au déclenchement fluide du fusible thermique à 50 °C.
• Retirer la plinthe aimantée lors des déplacements de l'armoire au transpalette, puis la remettre en place pour dissimuler le socle palettisé.
