Armoire de sécurité pour stockage et recharge de batterie lithium-ion

Armoire stockage et recharge batterie lithium coupe feu 90 minutes

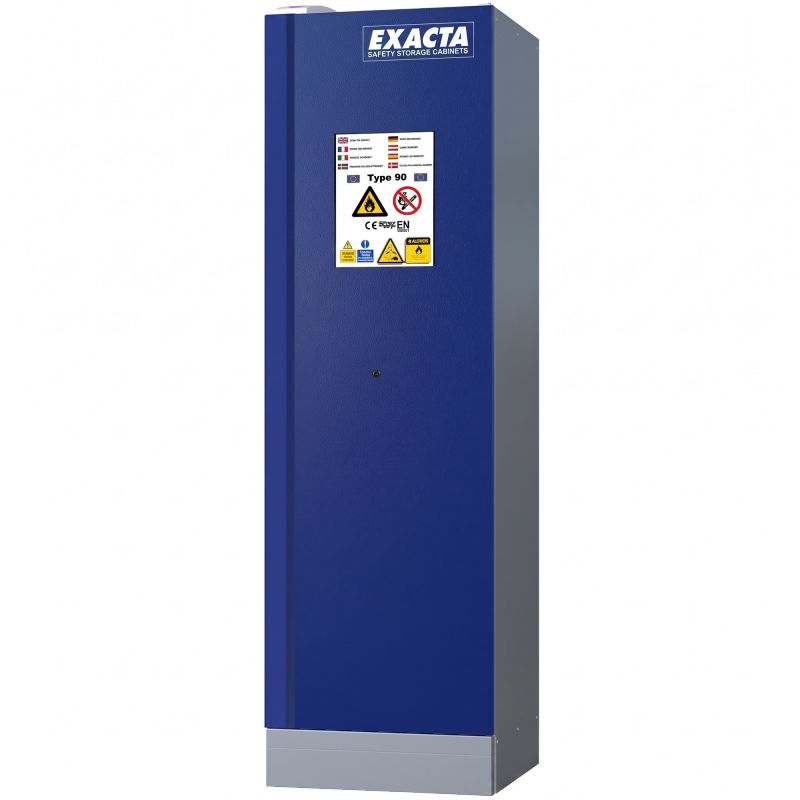

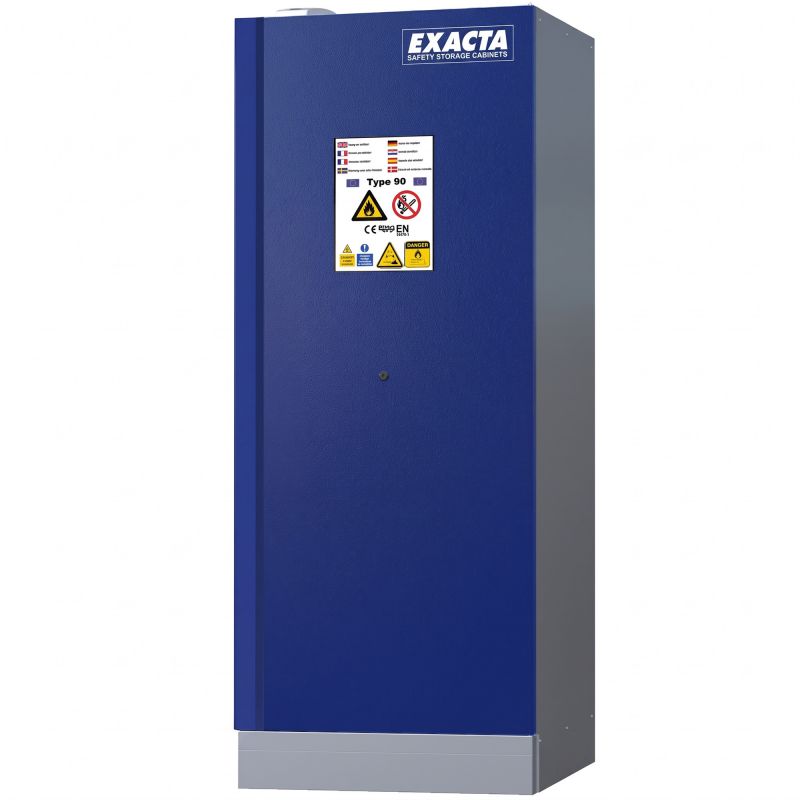

L'armoire de sécurité anti-feu Type 90 pour batteries lithium-ion intégrant un système de recharge électrique électrifié constitue l'équipement de protection passive de référence pour l'entreposage et la charge sécurisée des accumulateurs en milieu industriel. Déclinée en version monobloc une porte de dimensions extérieures L 59,5 x P 60 x H 212 cm et intérieures L 49,6 x P 44,6 x H 154 cm pour 210 kg ou en version double porte de dimensions extérieures L 89,5 x P 60 x H 212 cm et intérieures L 79,6 x P 44,6 x H 154 cm pour 285 kg, son coffret de raccordement en toiture porte la hauteur totale à 212 cm. Sa construction robuste recourt à de la tôle d'acier électro-galvanisé 15/10e pliée à froid avec revêtement en résine époxy anti-acides 90 microns cuite au four à 200 °C, garantissant une tenue optimale aux agressions chimiques et mécaniques. Certifiée conforme aux normes EN 14470-1, EN 16121 et testée selon la norme EN 1363-1, l'enceinte assure une résistance au feu éprouvée de 90 minutes.

La neutralisation des montées en température repose sur un bouclier isolant combinant laine de roche haute densité et sulfate de calcium, secondé par des joints thermo-dilatants de 30 mm qui obturent hermétiquement le pourtour de porte lors d'un incendie. La gestion aéraulique comprend des passages de ventilation avec clapets coupe-feu certifiés s'obturant à 70 °C, complétés par une collerette de 100 mm réservée au raccordement d'un réseau d'aspiration. Le système de fermeture des portes intègre un maintien en position ouverte associé à un mécanisme d'obturateur automatique déclenché par fusible thermique dès 50 °C, des charnières anti-étincelles et un verrouillage par serrure à clé.

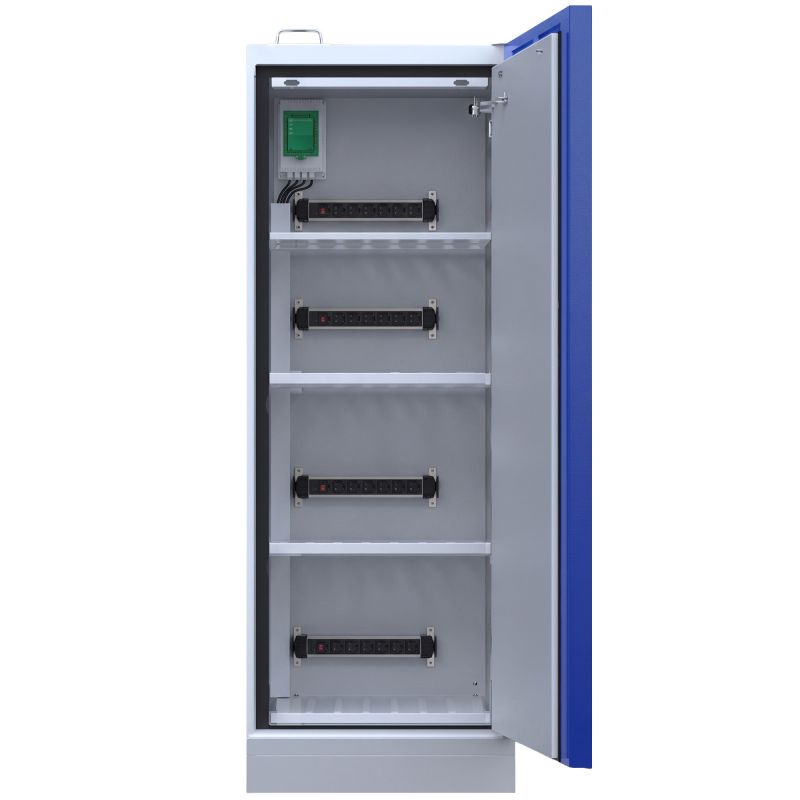

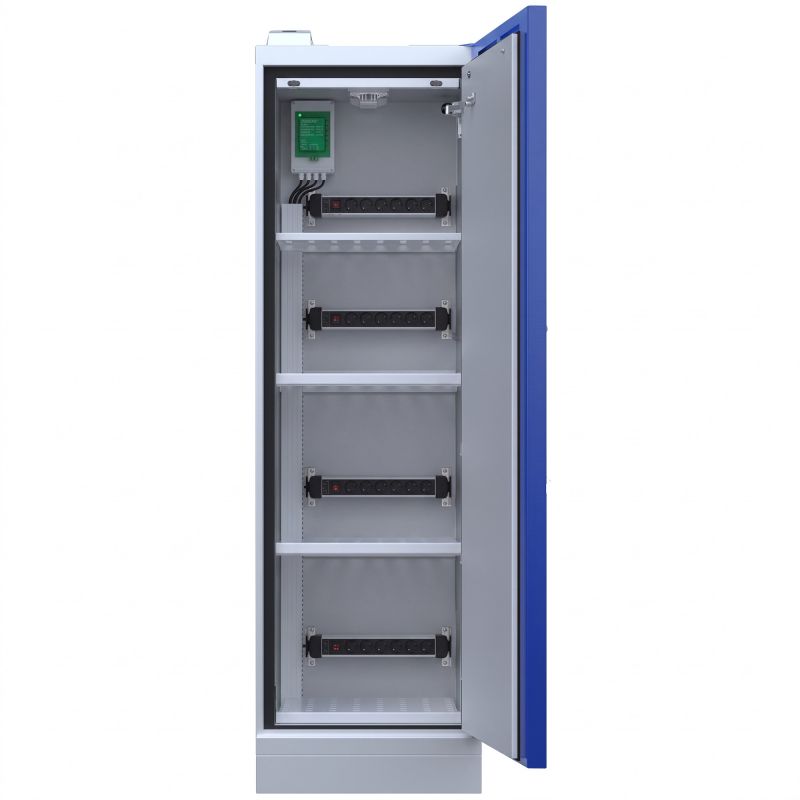

Fourni de série pour les opérations de charge intensive, l'équipement électrique embarque un pack complet de 4 racks contenant chacun 6 prises de type E sous alimentation 16A 230V, autorisant le branchement simultané de multiples chargeurs sur les 4 étagères perforées ignifugées. Ces niveaux de stockage supportent une charge uniforme de 60 kg (modèle L 60 cm) ou 70 kg (modèle L 90 cm) et reposent sur des rivets de fixation en cuivre prévenant les arcs statiques. La structure intègre une borne de mise à la terre, des vérins de réglage ainsi qu'un socle palettisé à plinthe aimantée facilitant le transport au transpalette. En option, l'enceinte accepte des bacs de rétention avec caillebotis, des étagères additionnelles, ainsi que des centrales d'alarme incendie connectées avec extincteur automatique ou alerte 4G.

Pour dissiper la chaleur émise durant la recharge des batteries et prévenir tout risque d'accumulation de gaz toxiques en cas d'emballement d'une cellule, l'association avec un caisson de ventilation mécanique est fortement préconisée. Ce flux d'air forcé garantit le taux de renouvellement réglementaire de 10 fois le volume par heure imposé par la norme EN 14470-1, tout en pérennisant les composants électroniques et en étendant la garantie constructeur à 3 ans.

Conseils d'utilisation

• Accoupler impérativement la borne de mise à la terre au réseau de protection de l'installation industrielle avant la mise sous tension du coffret électrique supérieur.
• Répartir les chargeurs et batteries sur les quatre étagères perforées sans dépasser la charge maximale admissible (60 kg ou 70 kg par plateau selon le modèle).
• Relier la collerette de 100 mm à une extraction mécanique pour maintenir le débit d'air requis et réguler l'échauffement causé par la charge des accumulateurs.
• Ajuster la position des vérins pour garantir l'horizontalité du châssis et assurer la fermeture automatique instantanée des portes à 50 °C.
• Positionner la plinthe aimantée au pied de l'armoire après chaque manœuvre de déplacement au transpalette pour masquer le socle palettisé.
