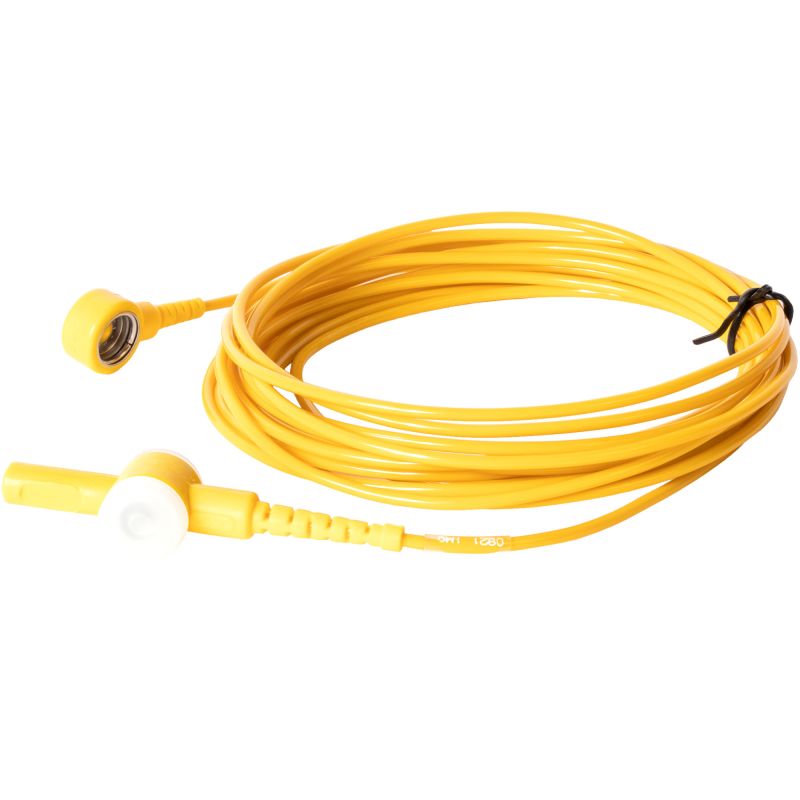

Câble de point de mise à la terre pour tapis ESD

Câble de point de mise à la terre pour tapis ESD professionnel

Le câble de point de mise à la terre ESD est conçu pour assurer la liaison sécurisée des tapis conducteurs et des équipements opérateur vers un point de terre unique. Il s’intègre dans les postes de travail électroniques, laboratoires, zones de test et ateliers de réparation où la maîtrise du potentiel électrostatique conditionne la fiabilité des opérations. Sa conception facilite l’intégration dans les systèmes ESD existants tout en garantissant une continuité électrique stable et durable.

Le câble est équipé d’une fiche femelle de dix millimètres destinée au raccordement sur une prise de terre dotée d’un goujon mâle de même diamètre. Une seconde fiche femelle de dix millimètres permet la connexion directe au tapis ou à un accessoire ESD compatible. Ce double système assure une compatibilité étendue avec l’ensemble des dispositifs ESD normalisés présents dans les environnements professionnels.

Une fiche banane de quatre millimètres est intégrée pour connecter un câble spiralé opérateur, créant ainsi un chemin complet entre le personnel, le poste de travail et la terre. Ce dispositif contribue à limiter les écarts de potentiel susceptibles d’endommager les composants électroniques sensibles ou d’interrompre les opérations de test. La longueur de quatre mètres cinquante offre une grande souplesse d’installation et permet de s’adapter aux configurations où le point de terre n’est pas directement adjacent au poste.

Le câble est conçu pour une utilisation en environnements intérieurs secs, conditions idéales pour assurer la stabilité des caractéristiques électrostatiques du système. Sa souplesse simplifie la mise en place autour du mobilier technique sans créer de tension mécanique ni gêner la circulation du personnel. L’ensemble présente une légèreté permettant des manipulations répétées, notamment lorsqu’il doit être repositionné dans des ateliers modulaires ou sur des postes de maintenance mobiles.

Ce câble constitue un élément essentiel des infrastructures ESD, assurant la cohérence du réseau de mise à la terre et la conformité des installations aux procédures internes. Sa conception robuste permet une utilisation prolongée dans les zones à forte rotation d’opérateurs ou dans les sites industriels soumis à des exigences élevées en matière de contrôle électrostatique.

Conseils d’utilisation

Fixer la fiche femelle à un point de terre équipé d’un goujon adapté. Connecter ensuite le tapis ESD ou l’accessoire à la seconde fiche femelle. Raccorder la fiche banane au câble opérateur si nécessaire. Vérifier régulièrement la continuité électrique des connexions et remplacer le câble en cas d’usure ou de détérioration visible. Utiliser uniquement en environnement sec pour garantir la fiabilité du système.
