⌛Temps de lecture : 4 minutes
Les Bandes d'Aide à l'Orientation (BAO) sont des dispositifs podotactiles essentiels, spécifiquement conçus pour optimiser l'autonomie et la sécurité des personnes aveugles ou malvoyantes dans les espaces publics et privés. le déploiement des bandes de guidage s'inscrit dans une démarche d'accessibilité universelle, régie par des normes strictes qui garantissent leur efficacité et leur uniformité à travers le territoire. La norme NF P98-352 est la référence principale pour ces aménagements.
Sommaire :
Les différents types de Bandes de Guidage (BAO)

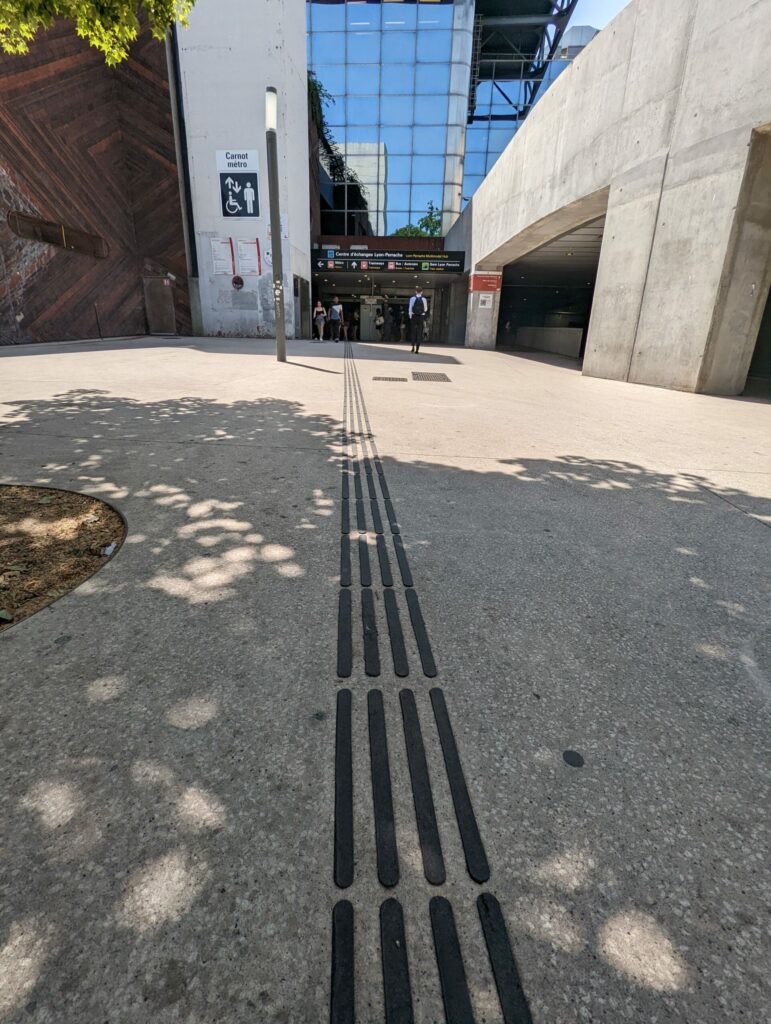

1 / Bandes de Guidage Longitudinales :
Elles constituent un repère constant, permettant aux usagers de maintenir une trajectoire rectiligne et de se déplacer avec confiance, en évitant les obstacles inattendus. Elles sont cruciales pour la continuité du cheminement.
Caractérisées par des nervures en relief qui sont parallèles à la direction du déplacement. Ces nervures, perçues sous les pieds à travers la semelle des chaussures ou directement par la canne blanche, offrent une information tactile claire et non ambiguë.
On retrouve la bande de guidage granuleuse systématiquement dans les zones de grand transit :
- Trottoirs : Pour sécuriser les parcours piétonniers.
- Quais de gare et aéroports : Où le danger lié à la proximité des voies ou des pistes est accru.
- Halls d'échanges (gares, aéroports) : Pour organiser les flux de personnes et diriger vers les services.
- Centres commerciaux : Pour faciliter la navigation dans des espaces souvent vastes et complexes.
Norme de référence : NF P98-352, qui précise les dimensions, la hauteur des nervures, l'espacement et les contrastes visuels.
2/ Bandes d'Éveil de Vigilance (BEV) :
Leur fonction première est d'avertir l'usager d'un danger imminent ou d'un changement significatif dans l'environnement, nécessitant une attention accrue.
Elles sont composées de rangées de plots ou de pastilles en relief, dont la disposition et la hauteur sont précisément définies pour être immédiatement perceptibles. Le motif podotactile est conçu pour être distinct de celui des bandes de guidage.
Lieux d'implantation stratégiques :
- Bordures de quais (train, tramway, métro) : Pour prévenir les chutes sur les voies.
- Entrées et sorties d'escaliers ou d'escaliers mécaniques : Pour signaler un changement de niveau.
- Traversées piétonnes : Pour indiquer la limite entre le trottoir et la chaussée, et ainsi préparer l'usager à la traversée.
Norme de référence : NF P98-351, qui encadre leur conception, leur contraste et leur positionnement exact par rapport au danger.
3/ Bandes d'Aide à l'Orientation Directionnelle (BAO Directionnelles) :
Contrairement aux bandes longitudinales qui assurent un cheminement général, les BAO directionnelles guident l'usager vers un point d'intérêt précis et identifiable.
Bien que leur forme puisse être similaire aux bandes de guidage classiques (nervures longitudinales), leur implantation est délibérément ciblée et plus courte, créant des "flèches" podotactiles vers des destinations spécifiques.
- Intérieur des Établissements Recevant du Public (ERP) : Pour orienter vers les guichets d'accueil, les ascenseurs, les bornes interactives, les sanitaires adaptés, les salles d'attente.
- Voirie urbaine : Pour diriger vers des points d'information, des arrêts de transport en commun, des passages protégés.
4/ Bandes de Positionnement :
Ces bandes ont pour but de marquer l'emplacement exact d'un service ou d'un équipement spécifique, permettant à l'usager de se positionner correctement pour interagir avec celui-ci.
Elles se présentent souvent sous des formes géométriques simples comme la croix ou le T, ce qui les rend facilement identifiables au toucher et visuellement.
Exemples de localisation :
- Entrées d'immeubles : Pour localiser l'interphone ou la boîte aux lettres adaptée.
- Services d'accueil : Pour se positionner devant un guichet, une borne d'information ou un distributeur automatique.
5/ Bandes Podotactiles Temporaires :
Ces dispositifs sont conçus pour une utilisation ponctuelle et rapide, afin de signaler des modifications transitoires de l'environnement ou des dangers temporaires.
Elles prennent la forme de bandes de guidage adhésives (simples à coller et à retirer) ou de modules clipsables (permettant une installation et un démontage aisés).
Exclusivement déployées dans les zones de chantier, de maintenance, lors d'événements spécifiques ou de déviations temporaires de parcours, où la signalisation habituelle pourrait être masquée ou modifiée. Elles sont essentielles pour maintenir la sécurité durant ces périodes.
Quelles sont les matières utilisées pour les bandes de guidage BAO ?
Le choix des matériaux est crucial pour assurer la durabilité, la résistance au glissement et l'efficacité tactile des bandes. Les plus courants incluent :
La bande de guidage en caoutchouc
Flexible, résistant à l'abrasion et aux intempéries, offre une bonne adhérence.
La bande de guidage en résine
(souvent méthacrylate ou polyuréthane) : Permet une application sur diverses surfaces, excellente résistance à l'usure et aux produits chimiques, séchage rapide.
Notre sélection : La bande de guidage extérieur adhésive en résine GEVEKO
La bande de guidage en inox
(Acier Inoxydable) : Extrêmement durable, esthétique, souvent utilisé pour les plots individuels ou les inserts dans des sols en pierre.
La bande de guidage thermoplastique
Fondue et appliquée à chaud, la BAO thermocollée épouse bien la surface et offre une grande résistance à l'usure, avec un bon contraste.
La bande de guidage en béton préfabriqué
Robuste et adapté pour les aménagements extérieurs permanents, souvent utilisé pour des dalles intégrées.
Bande de guidage : focus sur les normes et la réglementation
L'accessibilité des espaces publics et des ERP n'est pas une option mais une obligation légale en France. Les normes sont les piliers de cette accessibilité :
Bande de guidage NF P98-351
Cette norme est spécifiquement dédiée aux Bandes d'Éveil de Vigilance (BEV). Elle définit leurs caractéristiques techniques, leur positionnement, leur contraste et leur utilisation pour avertir d'un danger (escaliers, quais, passages piétons).
Bande de guidage NF P98-352
Cette norme encadre les Bandes d'Aide à l'Orientation (BAO) longitudinales et directionnelles. Elle détaille leurs dimensions, la hauteur et la forme des nervures, ainsi que les principes de leur implantation pour guider les personnes déficientes visuelles.
Bande de guidage PMR (Personnes à Mobilité Réduite)
Au-delà des normes spécifiques aux BAO, le cadre réglementaire global impose l'obligation d'accessibilité dans tous les Établissements Recevant du Public (ERP) et les espaces publics. Cette obligation découle de la loi de 2005 pour l'égalité des droits et des chances, la participation et la citoyenneté des personnes handicapées. Elle assure que toute personne, quel que soit son handicap, puisse accéder et utiliser les bâtiments et services de manière autonome et sécurisée. Le non-respect de ces normes peut entraîner des sanctions et des pénalités.
En somme, les BAO et BEV ne sont pas de simples ajouts, mais des composantes fondamentales de l'aménagement urbain et architectural inclusif en France, garantissant une meilleure qualité de vie et une plus grande autonomie pour les personnes aveugles et malvoyantes.
Quelles sont les normes d’implantation pour les dispositifs de guidage ou d’accessibilité ?
Dans le cadre de l’aménagement des espaces publics et des établissements recevant du public (ERP), certains dispositifs – comme les bandes podotactiles ou les dalles de guidage – doivent répondre à des exigences strictes de dimensions et d’installation, selon leur lieu d’implantation. Que ce soit sur la voirie, dans une zone extérieure d’un ERP, ou à l’intérieur d’un bâtiment ouvert au public, les normes varient en fonction de la catégorie de l’établissement et du niveau d’exposition à l’usage intensif ou aux intempéries.
Ces prescriptions ont pour but de garantir une détection fiable par les personnes malvoyantes ou aveugles, tout en assurant la résistance et la durabilité des dispositifs dans leur environnement d’usage.
Le tableau ci-dessous récapitule les principales dimensions à respecter selon la localisation des équipements :
| Critères | Voirie, espaces publics, extérieurs ERP (cat. 1 & 2) | Intérieur des ERP (cat. 3 à 5) |
|---|---|---|
| Zone d’implantation | Extérieur : voirie, accès public, abords de bâtiments recevant du public | Intérieur : halls, couloirs, zones de circulation des ERP 3 à 5 |
| Hauteur des nervures | Entre 5 et 5,5 mm, avec un minimum de 4 mm | Entre 3 et 4 mm, supérieure à 3 mm |
| Longueur minimale du module | 40 cm minimum | 30 cm minimum |
| Espacement d’écoulement admissible | Sur 1 mètre de longueur, 3 cm maximum d’interruption | Sur 1 mètre, jusqu’à 3 fentes d’1 cm maximum chacune |
Les différents types d’ERP
Pour rappel, les Établissements Recevant du Public (ERP) sont classés en 5 catégories distinctes, déterminées par la capacité d'accueil du public. Cette classification est fondamentale car elle dicte les règles de sécurité, d'accessibilité et de prévention des risques applicables à chaque établissement.
ERP catégorie 1
Un ERP est classé en catégorie 1 lorsqu'il est conçu pour accueillir plus de 1 501 personnes. Cette catégorie regroupe les très grands établissements, tels que les stades, les grandes salles de concert, les parcs d'exposition ou les centres commerciaux majeurs. Les exigences en matière de sécurité incendie, d'évacuation, de dispositifs d'alarme et de personnel de sécurité y sont les plus strictes, afin de garantir la protection d'un très grand nombre d'individus.
ERP catégorie 2
Un ERP est considéré comme étant de catégorie 2 lorsqu'il a une capacité d'accueil comprise entre 701 et 1 500 personnes. On y trouve des établissements de taille importante comme les théâtres de grande capacité, les cinémas multiplexes, les hôpitaux importants, les gares ou certains hôtels de grande envergure. Les mesures de sécurité sont également très rigoureuses, bien qu'adaptées à un public moins nombreux que la catégorie 1.
ERP catégorie 3
Un ERP est classé en catégorie 3 lorsqu'il peut accueillir entre 301 et 700 personnes. Cette catégorie inclut des établissements de taille moyenne tels que les restaurants de grande capacité, les écoles et collèges, les centres sportifs, les musées ou les bibliothèques. Les normes de sécurité sont toujours primordiales, avec une attention particulière portée aux systèmes d'alerte, aux issues de secours et à la formation du personnel.
ERP catégorie 4
Un ERP est considéré comme étant de catégorie 4 lorsqu'il accueille moins de 300 personnes. C'est la catégorie la plus vaste, regroupant une multitude d'établissements de petite et moyenne taille, tels que les petits commerces de proximité, les cabinets médicaux, les petites salles de réunion, les agences bancaires ou les boulangeries. Bien que la capacité d'accueil soit moindre, les règles de sécurité et d'accessibilité restent obligatoires et doivent être scrupuleusement respectées, proportionnellement aux risques encourus par le public.
ERP catégorie 5
Un ERP est classé en catégorie 5 lorsque l'effectif du public n'atteint pas le chiffre minimum fixé par le règlement de sécurité pour chaque type d'exploitation. Cette catégorie concerne les petits établissements dont la capacité d'accueil est inférieure aux seuils définis pour les catégories 1 à 4. Les exigences de sécurité sont allégées mais restent adaptées à la nature de l'établissement et aux risques spécifiques. Par exemple, un petit bureau, un salon de coiffure ou une très petite boutique de prêt-à-porter peuvent relever de cette catégorie. Malgré leur taille modeste, ces établissements doivent tout de même se conformer à des règles de base en matière de sécurité incendie, d'accessibilité pour les personnes à mobilité réduite et de signalisation.

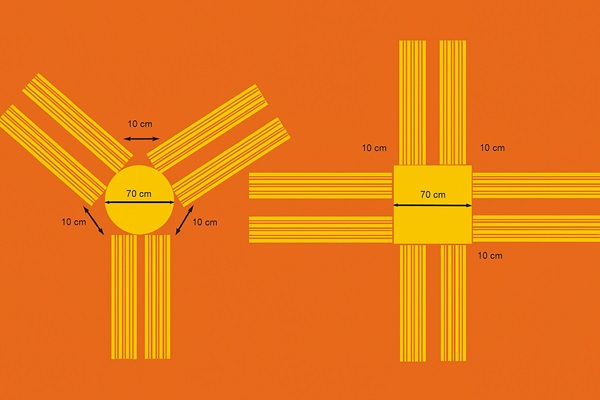

Changement de direction d'une BAO : comment faire ?
Pour guider les personnes malvoyantes ou aveugles, il est parfois nécessaire de modifier la trajectoire. L'essentiel est de garantir la continuité du système de guidage en privilégiant les changements de direction à 90° ou 45°. L'utilisation de bandes découpables simplifie le maintien de la continuité des nervures (voir premier exemple du schéma ci-dessous). Si des contraintes techniques empêchent la découpe, les bandes peuvent être disposées comme illustré dans le deuxième exemple.
Lorsqu'un changement de direction offre plusieurs itinéraires, il est impératif de le signaler par un espace vide. Cet espace doit être de 70 centimètres pour une bande à 4 nervures et de 90 centimètres pour une double bande à 3 nervures.

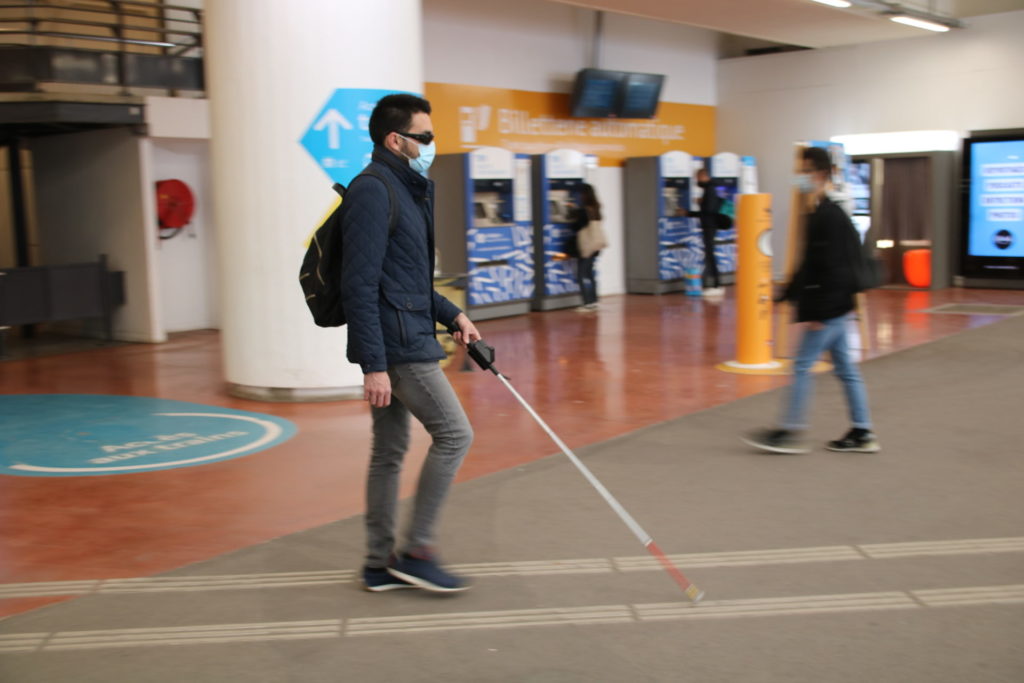

La particularités à avoir en tête en fonction du lieu d'installation de vos bandes de guidage
Les bandes de guidage, éléments essentiels de l'accessibilité universelle, trouvent leur utilité première dans des environnements à forte affluence, où l'orientation et la sécurité des personnes malvoyantes ou aveugles sont primordiales. Ces lieux d'implantation privilégiés englobent principalement les Établissements Recevant du Public (ERP) et les Installations Ouvertes au Public (IOP) qui se distinguent par leur fréquentation intense.
Parmi ces espaces clés, on compte notamment les gares ferroviaires et routières, véritables carrefours de transit où la complexité des itinéraires peut être source de désorientation. Les administrations publiques, les hôpitaux, les centres commerciaux et les musées, par leur diversité d'espaces et leur afflux constant de visiteurs, requièrent également une signalisation claire et efficace.
Au-delà des structures bâties, les bandes de guidage s'étendent aux espaces extérieurs sur la voirie. Elles balisent les trottoirs, les passages piétons complexes, les parvis et les zones de rencontre, contribuant à sécuriser les déplacements dans l'environnement urbain. Les arrêts de transport en commun, qu'il s'agisse de bus, de tramways ou de métros, constituent des points stratégiques où l'information et l'orientation sont cruciales pour l'autonomie des usagers. L'implantation de ces bandes s'étend aussi aux parcs et jardins publics, aux campus universitaires et aux complexes sportifs, assurant une continuité de l'accessibilité sur l'ensemble du territoire.
IMPORTANT : Les principes d'installation d'une bande de guidage ne sont pas universels et se doivent d'être adaptés à la spécificité de chaque environnement.
La nature de l'espace d'implantation (intérieur ou extérieur) ainsi que le type de bande de guidage sélectionné sont des facteurs déterminants.
En effet, la pose d'une bande de guidage à l'extérieur implique des considérations techniques différentes de celles requises pour une installation en intérieur. Les matériaux, la résistance aux intempéries, l'adhérence au sol et la visibilité sont autant d'éléments à prendre en compte pour une efficacité et une durabilité optimales en milieu extérieur.
À l'intérieur, les contraintes peuvent être liées à l'esthétique du lieu, à la nature des revêtements de sol existants ou aux normes spécifiques à certains types d'ERP (par exemple, les exigences en matière de sécurité incendie ou d'hygiène dans les établissements de santé). La distinction entre les différents types d'ERP (par exemple, un centre commercial, un hôpital, ou un musée) influence également les choix de conception et d'installation, chaque catégorie ayant ses propres impératifs en matière de flux de personnes, de complexité des parcours et de besoins spécifiques des usagers.
Notre sélection : la bande de guidage intérieur GEVEKO

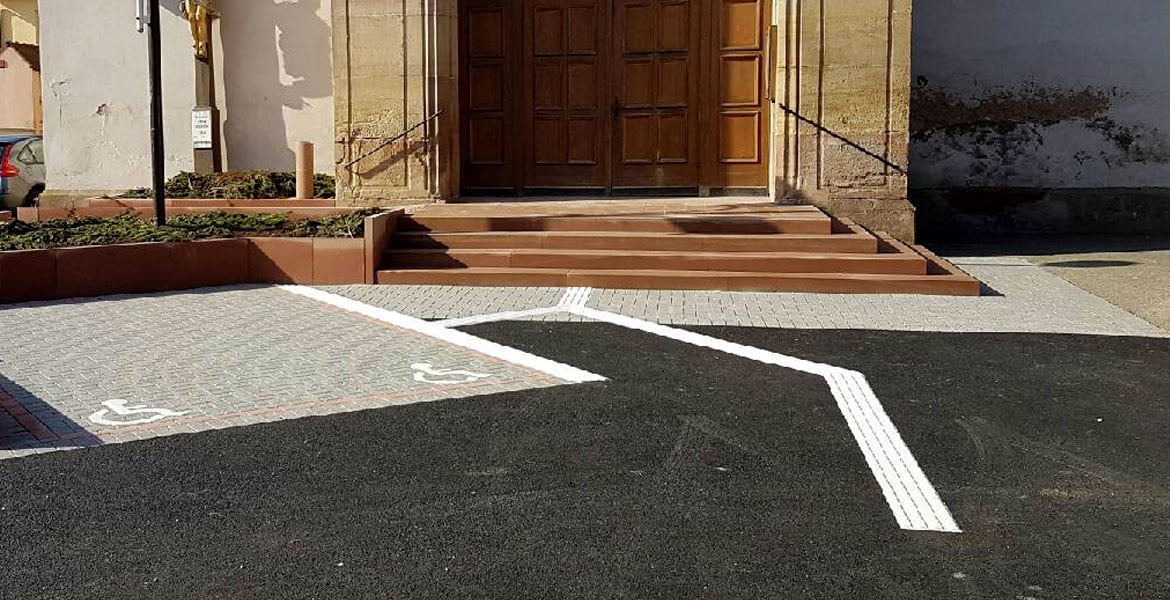

Annoncer un escalier : sécurité et guidage des BAO
Pour les personnes malvoyantes et aveugles (PMA), les escaliers en descente représentent un risque. Il est impératif de signaler clairement cet obstacle afin de prévenir tout accident.
Bande podotactile : Une bande podotactile doit être installée au début de l'escalier, dans le sens de la descente, pour alerter les PMA.
Bandes de guidage : Pour faciliter l'utilisation des escaliers, les bandes de guidage doivent diriger les PMA directement vers les mains courantes, leur permettant de s'y agripper facilement.
Signaler une porte : information et positionnement des BAO
Lorsqu'une porte se présente sur le cheminement, il est crucial d'en informer les personnes à mobilité réduite (PMR) et les PMA.
Arrêt du cheminement : Le dispositif de signalisation doit être placé 1 mètre avant la porte, pour indiquer un obstacle.
Positionnement du dispositif : Idéalement, le dispositif doit être situé près de la poignée de la porte. Pour les portes automatiques, il doit être implanté au centre.
Le contraste visuel des bandes d'aide à l'orientation
Le contraste visuel, ou contraste de luminance, est un élément fondamental pour la mobilité des personnes malvoyantes. Il leur permet de distinguer les différents éléments de leur environnement et d'anticiper les obstacles. C'est pourquoi la législation en vigueur est particulièrement stricte concernant son application.
La loi impose un taux de contraste visuel d'au moins 70 % pour tout dispositif destiné aux personnes à mobilité réduite (PMR). Cette exigence garantit que les installations sont suffisamment perceptibles pour assurer la sécurité et l'autonomie des usagers.
La norme NF P98-352 est le cadre de référence qui encadre la réglementation du contraste visuel. Elle définit les méthodes de mesure et les critères d'évaluation pour s'assurer de la conformité des installations. Cette norme est cruciale pour les professionnels du bâtiment et les aménageurs d'espaces publics, qui doivent veiller à son respect scrupuleux.
Pour approfondir vos connaissances sur ce sujet et comprendre les implications techniques et pratiques du contraste visuel dans la conception de dispositifs d'accessibilité, nous vous invitons à consulter notre article détaillé dédié à cette thématique.
Vous trouverez ci-dessous un tableau récapitulatif présentant les différents aspects du contraste visuel en conformité avec les normes en vigueur, vous permettant d'avoir une vue d'ensemble claire et précise des exigences.
| ROUGE | JAUNE | BLEU | ORANGE | VERT | VIOLET | ROSE | BRUN | NOIR | GRIS | BLANC | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| BEIGE | 78 | 14 | 75 | 44 | 72 | 70 | 51 | 77 | 89 | 63 | 28 |
| BLANC | 84 | 16 | 82 | 60 | 80 | 79 | 65 | 84 | 91 | 78 | – |
| GRIS | 32 | 73 | 21 | 44 | 11 | 5 | 37 | 26 | 58 | – | – |
| NOIR | 38 | 89 | 47 | 76 | 53 | 56 | 73 | 43 | – | – | – |
| BRUN | 7 | 80 | 7 | 59 | 18 | 22 | 53 | – | – | – | – |
| ROSE | 57 | 58 | 50 | 12 | 43 | 40 | – | – | – | – | – |
| VIOLET | 28 | 75 | 12 | 47 | 8 | – | – | – | – | – | – |
| VERT | 24 | 76 | 12 | 50 | – | – | – | – | – | – | – |
| ORANGE | 62 | 52 | 56 | – | – | – | – | – | – | – | – |
| BLEU | 18 | 79 | – | – | – | – | – | – | – | – | – |
| JAUNE | 82 | – | – | – | – | – | – | – | – | – | – |
En résumé
Les bandes de guidage podotactiles ne sont pas de simples éléments de voirie : elles incarnent l’engagement concret en faveur de l’accessibilité universelle. Conformes aux normes NF P98-351 et NF P98-352, elles sécurisent les cheminements, préviennent les dangers et orientent efficacement les personnes aveugles ou malvoyantes dans les espaces publics comme privés. Le respect des hauteurs de nervures, du contraste visuel et de l’implantation adaptée selon les ERP garantit une application homogène sur tout le territoire.
En intégrant correctement les différents types de BAO – bandes longitudinales, directionnelles, de positionnement ou temporaires – les collectivités, établissements publics et gestionnaires de voirie répondent à une obligation légale tout en améliorant la mobilité autonome pour tous.
